Taye Metal Koupe taye Pwosesis

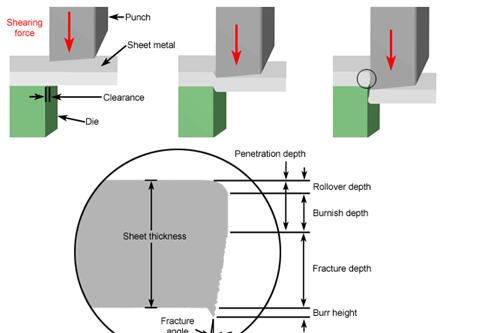

Pwosesis koupe Kouch yo se moun ki nan yon moso nan metal fèy separe pa aplike yon fòs gwo ase ki te lakòz materyèl la koupe. Pwosesis koupe yo ki pi komen yo fèt pa aplike yon fòs koule, e yo se pafwa refere yo tou kòm pwosesis taye. Lè yon gwo fòs kouraj ase aplike, estrès la tise nan materyèl la ap depase fòs kouraj final la ak materyèl la ap fail ak separe nan kote ki koupe. Sa a fòs koule sere aplike pa de zouti, yon sèl pi wo a ak yon sèl anba a fèy la. Si zouti sa yo se yon kout pyen ak mouri oswa anwo ak pi ba lam, zouti ki pi wo a fèy la delivre yon soufl kou rapid nan metal la fèy ki repoz sou zouti ki pi ba yo. Yon clearance ti se prezan ant bor yo nan zouti yo anwo ak pi ba, ki fasilite ka zo kase nan materyèl la. Gwosè sa a clearance se tipikman 2-10% nan epesè an materyèl ak depann sou plizyè faktè, tankou espesifik tayeur pwosesis la, materyèl, ak epesè fèy.
Efè yo nan koule metal sou chanjman nan materyèl kòm koupe a pwogrese epi yo vizib sou kwen nan materyèl la tèd. Lè kout pwen an oswa metal lam enpak sou fèy la, clearance ki genyen ant zouti yo pèmèt fèy la deformation ak "anime" kwen an. Kòm zouti a penetran fèy la pi lwen, rezilta a taye nan yon zòn vètikal boule nan materyèl. Finalman, estrès anchèr metal la se twò gwo ak materyèl ka zo kase nan yon ang ak yon ti bouyon ki fòme nan kwen an. Wotè nan chak nan pòsyon sa yo nan koupe a depann sou plizyè faktè, ki gen ladan précision nan zouti yo ak clearance a ant zouti yo.
Yon varyete de pwosesis koupe ki itilize fòs kouraj egziste pou separe oswa retire materyèl ki sòti nan yon moso nan stock fèy nan diferan fason. Chak pwosesis ki kapab fòme yon kalite espesifik nan koupe, gen kèk ki gen yon chemen louvri separe yon pòsyon nan materyèl ak kèk ki gen yon chemen fèmen nan dekoupaj ak retire ke materyèl. Lè l sèvi avèk anpil nan pwosesis sa yo ansanm, pati metal fèy ka fabrike ak dekoup ak desen nan nenpòt ki jeyometri 2D. Pwosesis koupe sa yo enkli bagay sa yo:
Sizayman - Separe materyèl an de pati
Blanking - Retire materyèl pou itilize pou pati yo
Konvansyonèl vid
Fine vid
Pwensonaj - Retire materyèl tankou bouyon
Piercing
Slotting
Perforation
Notching
Nibbling
Lanse
Slitting
Pati
Koupe
Trimming
Fè bab
Diminye
Fèy Shear Metal
Kòm mansyone anwo a, plizyè pwosesis koupe egziste ki itilize fòs koule nan koupe metal fèy. Sepandan, tèm nan "taye" pa tèt li refere a yon pwosesis koupe espesifik ki pwodui koupe liy dwat yo separe yon moso nan fèy metal. Pifò souvan, shearing yo itilize nan koupe yon fèy paralèl nan yon kwen ki deja egziste ki te kare kare, men koupe angle ka fèt tou. Pou rezon sa a, sevi se sitou itilize koupe koupe stock nan pi piti gwosè nan preparasyon pou lòt pwosesis. Taye gen kapasite sa yo:
Fèy epesè: 0.005-0.25 pous
Tolerans : ± 0.1 pous (± 0.005 pous posib)
Andigman fini : 250-1000 μin (125-2000 μin posib)
Kouch fèy papye fèy yo fèt sou yon machin taye, ki rele souvan yon taye kare oswa kouple pouvwa, ki ka opere manyèlman (pa men oswa pye) oswa pa idwolik, pneumatik, oswa pouvwa elektrik. Yon machin taye tipik gen ladan yon tab ak bra sipò yo kenbe fèy la, sispann oswa gid an sekirite fèy la, anwo ak pi ba lam dwat kwen, ak yon aparèy mezi a jisteman pozisyon fèy la. Se fèy la mete ant lam anwo a ak pi ba, ki fè yo Lè sa a, fòse yo ansanm kont fèy la, koupe materyèl la. Nan pifò aparèy, lam ki pi ba la rete estasyonè pandan y ap lam anwo a fòse anba. Lame anwo a se yon ti kras konpanse nan lam pi ba a, apeprè 5-10% nan epesè a fèy. Epitou, lam anwo a se anjeneral Incline se konsa ke koupe a pwogrese soti nan yon bout nan lòt la, konsa diminye fòs yo mande yo. Lam yo itilize nan machin sa yo tipikman gen yon kwen kare olye ke yon kwen kouto epi yo disponib nan materyèl diferan, tankou asye ki ba alyaj ak segondè-kabòn asye.
Fèy Blanking
Blanking se yon pwosesis koupe nan ki se yon moso nan metal fèy yo retire nan yon moso pi gwo nan stock pa aplike yon gwo fòs kouraj ase . Nan pwosesis sa a, pyès la retire, ki rele vid la , se pa bouyon men pito pati a vle. Blanking ka itilize pati nan fòma nan prèske 2D fòm, men se pi souvan itilize nan koupe matyè ak jeyometri ki senp ki pral plis fòm nan pwosesis ki vin apre. Souvan fwa plizyè fèy papye nan yon operasyon sèl. Pati final ke yo pwodui lè l sèvi avèk vid gen ladan angrenaj, bijou, ak gade oswa konpozan revèy. Pati Blanked anjeneral mande pou segondè fini lis soti eponj ansanm kwen anba a.
Pwosesis la vid mande pou yon laprès vid, estati metal fèy, brouyar kout pyen , ak viding mouri. Se estati metal la fèy mete sou mouri a nan laprès la vid. Mouri a, olye pou yo gen yon kavite, gen yon dekoupaj nan fòm nan pati a vle epi yo dwe koutim te fè sof si se yon fòm estanda yo te fòme. Pi wo pase fèy la, abite kout pwen an vid ki se yon zouti nan fòm nan pati a vle. Tou de mouri a ak kout pyen yo, se tipikman te fè soti nan asye zouti oswa karbid. Près idwolik la kondi kout pwen an nan vitès segondè nan fèy la. Yon clearance ti, tipikman 10-20% nan epesè a materyèl, egziste ant kout pyen an ak mouri. Lè kout pwen an enpak sou fèy la, metal la nan sa a clearance byen vit viraj ak Lè sa a, frakti. Vid la ki te taye soti nan stock la kounye a tonbe libreman nan espas sa a nan mouri a. Pwosesis sa a trè vit, ak kèk près vidaj ki kapab fè plis pase 1000 kou chak minit.
Fèy metal pwensonaj
Pwensonaj se yon pwosesis koupe nan ki materyèl yo retire nan yon moso nan metal fèy pa aplike yon gwo fòs koule ase . Pwensonaj se trè menm jan ak ekran eksepte ke materyèl la retire, ki rele paresseux a, se bouyon ak fèy dèyè karakteristik nan vle entèn nan fèy la, tankou yon twou oswa plas. Pwensonaj ka itilize pou pwodui twou ak penti nan divès kalite fòm ak gwosè. Twou ki pi komen yo se senp jeyometrik fòm (sèk, kare, rektang, elatriye) oswa konbinezon ladan l. Kwen yo nan karakteristik sa yo troupe pral gen kèk eponj soti nan ke yo te sere men yo se bon jan kalite bon jan kalite. Segondè fini operasyon yo, se tipikman fèt pou atenn baryè douser.
Pwosesis la pwensonaj mande pou yon près kout pyen, stock metal stock , kout pyen , ak mouri. Se estati a fèy papye positionné ant kout pyen an epi mouri anndan laprès la kout pyen. Mouri a, ki sitiye anba fèy la, gen yon dekoupaj nan fòm nan karakteristik la vle. Pi wo pase fèy la, laprès la kenbe kout pyen an, ki se yon zouti nan fòm nan karakteristik la vle. Pwenson ak mouri nan fòm estanda yo tipikman itilize, men koutim zouti kapab fèt pou pwensonaj fòm konplèks. Sa a zouti, si wi ou non estanda oswa koutim, anjeneral te fè soti nan zouti asye oswa karbid. Laprès la kout pwen kondi kout pyen an nan vitès segondè nan fèy la ak nan mouri ki anba la a. Gen yon clearance ti ant kwen nan kout pyen an ak mouri a, sa ki lakòz materyèl la byen vit pliye ak ka zo kase. Pist la ki pwenson soti nan fèy papye a tonbe libreman nan ouvèti a konjelasyon nan mouri a. Pwosesis sa a ka fèt sou yon pouse manyèl laprès, men jodi a òdinatè presyon numerik kontwole (CNC) kout pyen yo pi komen. Yon laprès kout pyen CNC kapab idwolik, pneumatique, oswa elektrik mache ak delivre alantou 600 pwenson pou chak minit. Epitou, anpil CNC près kouto itilize yon tourèl ki ka kenbe jiska 100 pwenson diferan ki fè yo vire nan pozisyon lè sa nesesè.
Yon fèy metalik pwensonaj fèy operasyon se youn nan ki yon zouti kout pyen silik blan metal la fèy, fòme yon twou sèl. Sepandan, yon varyete de operasyon yo posib yo fòme karakteristik diferan. Operasyon sa yo enkli bagay sa yo:
